Síkmágnes - felületre szerelhető - visszajelzéssel - 70kg - 12/24V DC
Az YM-70N-S egy kis méretű, 70 kg tartóerejű, felületre szerelhető síkmágnes, 12/24V DC-s működéssel és ajtóállapot (NO-COM) érzékeléssel. Ideális kis méretű ablakok, fiókok és szekrényajtók zárására.
Ez a síkmágnes elektronikát nem tartalmaz, így bár meghatározott védelmi mutatóval nem rendelkezik, vízhatlan bekötéssel akár kültérre is telepíthető.
Leírás
Miért válasszunk síkmágnest?
A síkmágnesek ideális megoldást jelentenek minden típusú ajtóra. Ezek a zárak vandálbiztosak, kopó és mechanikus alkatrészeket nem tartalmaznak, így biztonságosan üzemeltethetőek hosszú távon is. Telepítésük egyszerű, szerelőkonzolok segítségével többféle módon fel lehet rögzíteni.
Mire kell odafigyelnünk kis tartóerejű síkmágnes választásakor?
FIGYELEM! A kis méretű vagy kis tartóerejű síkmágnes nem alkalmas ajtók zárására. Ajtók esetében javasolt legalább 180kgf tartóerejű mágnes kiválasztása.
A síkmágnest minden esetben a belső, védett térbe szabad telepíteni, hogy illetéktelenek ne tudjanak hozzáférni se a rögzítési pontokhoz, se a vezetékekhez.
Milyen szerelési lehetőségek vannak az YM-70N-S síkmégnes esetében?

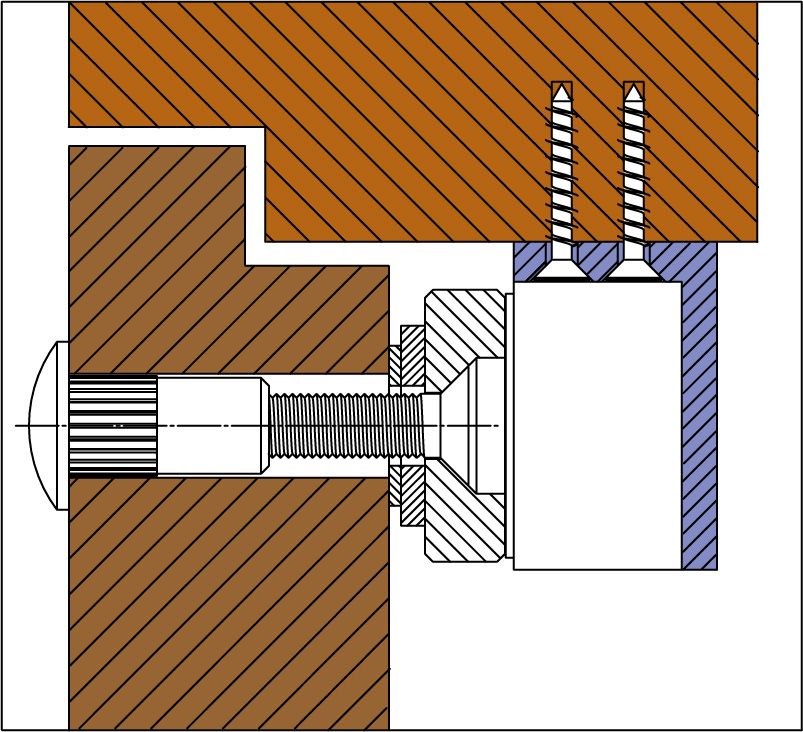

Kifelé nyíló, kis méretű ajtókra, nyíló felületekre, saját szerelő konzolokkal
A síkmágnesek alapvető szerelési módja. Minden szerelési kellék megtalálható a csomagban. Az ellenoldal rögzítéséhez szükség van a nyíló felület átfúrására. A szereléshez a mágnest rögzítő “L” konzolnak el kell férnie a tokozat/bútorlap felületén.

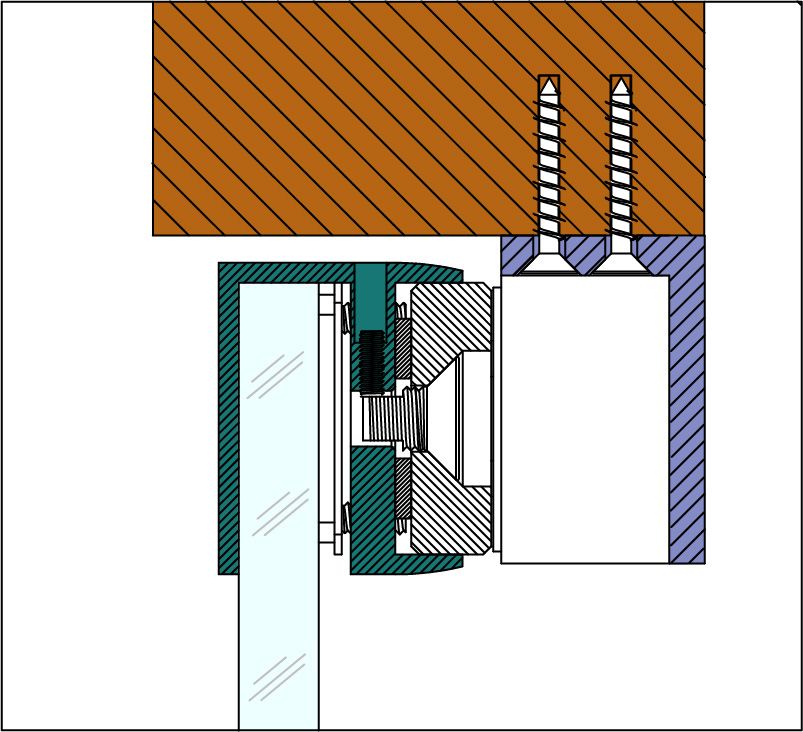

Kifelé nyíló, kis méretű, üvegkeret nélküli üvegajtókra, nyíló üvegfelületekre
A síkmágnes ellendarabjának üvegajtóra történő rögzítéséhez szükség van egy speciális “U” konzolra. A szereléshez a mágnest rögzítő “L” konzolnak el kell férnie a tokozat/bútorlap felületén.

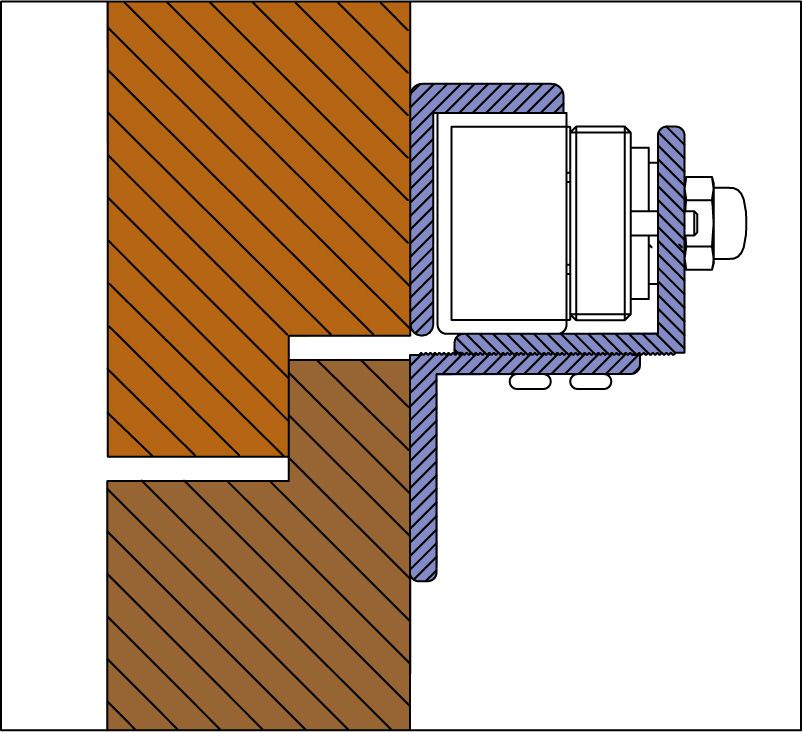

Befelé nyíló, síkban záródó ajtókra, nyíló felületekre
Befelé nyíló ajtókra szereléshet ZL konzolszettre van szükség. A síkmágnest az “L” konzollal a tok homlok felületére, az ellenoldalt pedig a “Z” konzol segítségével a nyíló felületre rögzítjük. A “Z” konzol rendelkezik állítási lehetőséggel, amivel az ajtó és a tok síkja közötti eltérés áthidalható.
Síkmágnes szereléséhez:
Ellenoldal szereléséhez:
Szerelési környezet:
-
-
széles tokozat
Síkmágnes szereléséhez:
Ellenoldal szereléséhez:
Szerelési környezet:
Síkmágnes szereléséhez:
Ellenoldal szereléséhez:
Szerelési környezet:
MBK-70Z
teljesen vagy közel egy síkban záródó ajtó
Letöltések
További adatok
| Tápfeszültség (V) | 12 / 24 V |
|---|---|
| Táp típusa | DC |
| Maximális áramfelvétel (A) | 250 mA (12 V) | 125 mA (24 V) |
| Teljesítmény (W) | 3 W |
| Nyitáskori fogyasztás (W) | 0 W |
| Záráskori fogyasztás (W) | 3 W |
| Várható éves fogyasztás (kWh) | 26,3 kWh |
| Tartóerő (N) | 686 N |
| Tartóerő (kgf) | 70 kgf |
| Működési módok | szünetáramú - feszültségre zár |
| Beépített kioldó gomb | nincs |
| Nyitási lehetőség | vezérelt elektromos jel |
| Vezérlés módja | tápmegszakítás |
| Visszazárás késleltetése | - |
| Áramszüneti viselkedés | Fail-safe - nyitva marad |
| LED visszajelzés | nincs |
| Felhasználási terület | szekrények, fiókok |
|---|---|
| Telepítés helye | beltér |
| Szerelési mód | felületre konzollal |
| Csomag tartalma | síkmágnes gyári rögzítési lehetőséggel, ellendarab, csavarkészlet, imbuszkulcs |
| Kompatibilis konzolok | MBK-70U, MBK-70Z |
| Feszülő / huzatterhelt ajtó nyitás | igen |
| Méret | 90 x 36,5 x 24 mm |
| Ellendarab mérete | 75 x 32 x 10 mm |
| Víz- és por elleni védelem | nincs besorolás |
| Környezeti hőmérséklet | -10°C ~ +55°C |
| Gyakori telepítési hibák | FIGYELEM! Az YV-100 síkmágnes vezérlők elektromos zárvezérlő kimenete nem stabilizált. Ezért ha a megtáplálás 12V AC vagy annál nagyobb váltakozó feszültségű, akkor PCB-504 feszültségstabilizáló használata kötelező. |
| Bruttó súly | 0,58 kg |
| Garancia | 36 hónap |
| Tanúsítványok | CE |
| Gyártó | YLI |
| Termék kategória | A |
