Cikkszám
YB-1600MD(LED)-ELEV-R
Motoros csapzár egy szárnyú nyíló liftajtóhoz - Fail-secure - áramszünet esetén zárt - kényszerkulcsal nyitható - 12-28V DC - ajtó és zár állapot visszajelzéssel - időzítéssel - LED
85 090 Ft
67 000 Ft
Leírás

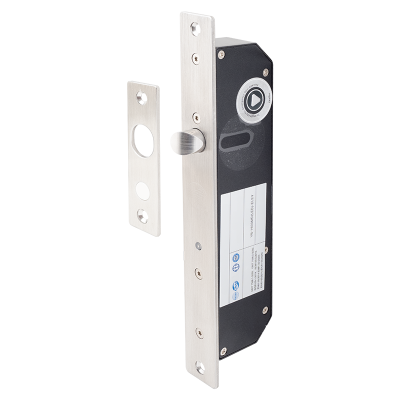

Az YB-1600MD(LED)-ELEV-R egy süllyesztve szerelhető motoros működésű csapzár reteszelő mechanizmussal. Ideális liftekbe vagy masszív fém/fa ajtókba történő telepítésre. Áramszüneti viselkedése fail-secure (zárva marad). Kényszer nyitó kulccsal áramszünet esetén is nyitható. Rendelkezik LED-es, valamint ajtó (Reed) és zárállapot (HALL/mikrokapcsoló) visszajelzéssel.
A motoros működésű csapzár folyamatos bekötést igényel, nyitáshoz az elektronikának vezérlőszállal nyitójelet kell adni. Előnye a hagyományos solenoid elven működő csapzárakkal szemben, hogy csak a nyitás és a zárás pillanatában van fogyasztása, nyugalmi állapotban pedig szinte nulla. Az eszköz csak ellenoldal érzékelése esetében zár be (a megadott visszazárási késleltetést figyelembe véve), ha pedig nem történik nyitás, akkor 5 mp leteltével automatikusan visszazár.
Fontos, hogy a szerelési és bekötési útmutatót minden esetben tartsák be, a helytelenül bekötött, például tápmegszakítással vezérelt csapzár elektronikája károsodhat.
Letöltések
További információ
| Tápfeszültség (V) | 12 - 28 V |
|---|---|
| Táp típusa | DC |
| Tápigény | állandó |
| Maximális áramfelvétel (A) | 800 mA |
| Nyugalmi áramfelvétel (A) | 50 mA |
| Teljesítmény (W) | 9,6 W |
| Várható éves fogyasztás (kWh) | ~ 84 kWh |
| Működési módok | motoros |
| Vezérlés módja | vezérlő szál (száraz kontakt) |
| Nyitási lehetőség | vezérlő szál - GND rövidre zárása, kényszerkulcsos |
| Visszazárás késleltetése | 0 / 3 / 6 / 9 mp |
| Automatikus visszazárás (tényleges nyitás nélkül) | 5 mp |
| Áramszüneti viselkedés | Fail-secure - zárva marad |
| Termékcsalád | YLI motoros csapzár |
| Kis áramfelvételű? | nem |
| Visszajelzés | zár állapot (ajtó zárva), ajtó állapot (ajtó csukva), LED |
| Visszajelzés típusa | Reed relé, HALL szenzor / Mikrokapcsoló |
| Zár állapot visszajelzés típusa | NO/NC |
| Ajtó állapot visszajelzés típusa | NO |
| LED visszajelzés | van |
| Nyitási irány (DIN 107) | univerzális |
|---|---|
| Felhasználási terület | liftek |
| Szerelési mód | süllyesztve (rejtetten, tok közepébe) |
| Csomag tartalma | csapzár, ellenoldal, szerelést segítő konzolok, rögzítő csavarok |
| Telepítés helye | beltér |
| Feszülő / huzatterhelt ajtó nyitás | igen |
| Méret | 260 x 30 x 53 mm |
| Rögzítési pontok távolsága | 240 mm |
| Dorn távolság | 35 mm |
| Ellendarab mérete | 160 x 25 x 3 mm |
| Süllyesztési méret | 220 x 28,5 x 50 mm |
| Csap/nyelv alakja | csapott henger (ék alakú) |
| Csap/nyelv mérete | 14 x Ø15,8 mm (x2) |
| Víz- és por elleni védelem | nincs besorolás |
| Környezeti hőmérséklet | -10°C ~ +55°C |
| Bruttó súly | 1 kg |
| Garancia | 12 hónap |
| Tanúsítványok | CE |
| Gyártó | YLI |
| Termék kategória | A |
