Cikkszám

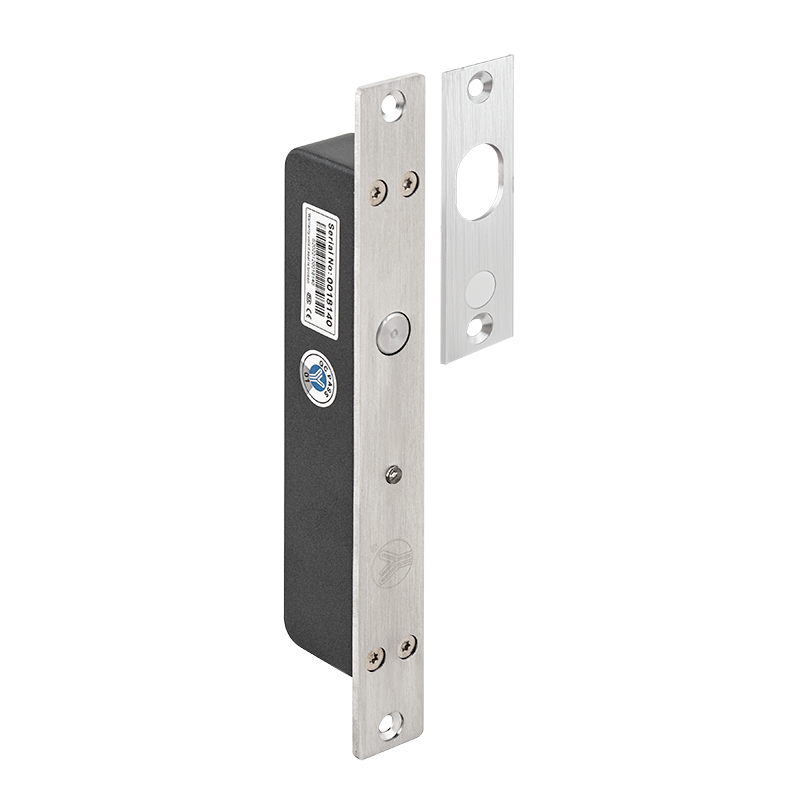

YB-1300MD(LED)
Süllyesztve szerelhető motoros csapzár - Fail-safe - áramszünet esetén nyitott - 12-24V DC - ajtó és zár állapot visszajelzéssel - időzítéssel - LED
61 468 Ft
48 400 Ft
Leírás
Az YB-1300MD(LED) egy süllyesztve szerelhető motorod működésű elektromos csapzár. Áramszüneti viselkedése fail-safe (nyitva marad). Rendelkezik LED-es, valamint ajtó és zárállapot visszajelzéssel.
A motoros működésű csapzár folyamatos bekötést igényel, nyitáshoz az elektronikának vezérlő szállal nyitójelet kell adni. Előnye a hagyományos solenoid elven működő csapzárakkal szemben, hogy a nyitás és a zárás pillanatában, valamint nyugalmi állapotban is alacsony a fogyasztása. Az eszköz csak ellenoldal érzékelése esetében zár be, valamint, ha nem történik nyitás, akkor 5 mp leteltével automatikusan visszazár.
Fontos, hogy a szerelési és bekötési útmutatót minden esetben tartsák be, a helytelenül bekötött, például tápmegszakítással vezérelt csapzár elektronikája károsodhat.
Letöltések
További információ
| Tápfeszültség (V) | 12 - 24 V |
|---|---|
| Táp típusa | DC |
| Tápigény | állandó |
| Maximális áramfelvétel (A) | 200 mA |
| Nyugalmi áramfelvétel (A) | 100 mA |
| Teljesítmény (W) | 1,2 W |
| Nyitáskori fogyasztás (W) | 2,4 W |
| Záráskori fogyasztás (W) | 2,4 W |
| Várható éves fogyasztás (kWh) | ~ 10,5 kWh |
| Töréspont (N) | 10708 N |
| Töréspont (kgf) | 1.092 kgf |
| Vezérlés módja | vezérlő szál (száraz kontakt) |
| Nyitási lehetőség | vezérlő szál - GND rövidre zárása |
| Visszazárás késleltetése | 0 / 3 / 6 / 9 mp |
| Automatikus visszazárás (tényleges nyitás nélkül) | 5 mp |
| Áramszüneti viselkedés | Fail-safe - nyitva marad |
| Termékcsalád | YLI motoros csapzár |
| Kis áramfelvételű? | igen ( ≤ 260 mA ) |
| Visszajelzés | zár állapot (ajtó zárva), ajtó állapot (ajtó csukva) |
| Zár állapot visszajelzés típusa | NO/NC |
| Ajtó állapot visszajelzés típusa | NO |
|---|---|
| LED visszajelzés | van |
| Nyitási irány (DIN 107) | univerzális |
| Felhasználási terület | beltéri ajtók, bejárati ajtók, alumínium ajtók, fa ajtók |
| Szerelési mód | süllyesztve (rejtetten, tok közepébe), süllyesztve konzollal |
| Csomag tartalma | csapzár, ellenoldal, szerelést segítő konzolok, rögzítő csavarok |
| Telepítés helye | beltér |
| Feszülő / huzatterhelt ajtó nyitás | igen |
| Méret | 210 x 25 x 38 mm |
| Rögzítési pontok távolsága | 195 mm |
| Ellendarab mérete | 92 x 25 x 3 mm |
| Süllyesztési méret | 160 x 23 x 35 mm |
| Csap/nyelv alakja | henger |
| Csap/nyelv mérete | 15 x Ø12,7 mm |
| Víz- és por elleni védelem | nincs besorolás |
| Környezeti hőmérséklet | -10°C ~ +55°C |
| Bruttó súly | 1,25 kg |
| Garancia | 12 hónap |
| Tanúsítványok | CE |
| Gyártó | YLI |
| Termék kategória | A |
