Síkmágnes felületre szerelhető - 280kg - LED - 12/24V DC
Az SM-280LEDA egy 280 kg tartóerejű, felületre szerelhető síkmágnes, 12/24 V DC-s működéssel. Rendelkezik LED-es és zárállapot (NO-NC-COM) visszajelzéssel. Ideális külső és belső tereket elválasztó ajtók zárásának biztosításához.
A mágnes elektronikát tartalmaz, így telepítése csak beltérre ajánlott.
Leírás
Miért válasszunk síkmágnest?
A síkmágnesek ideális megoldást jelentenek minden típusú ajtóra. Ezek a zárak vandálbiztosak, kopó és mechanikus alkatrészeket nem tartalmaznak, így biztonságosan üzemeltethetőek hosszú távon is. Telepítésük egyszerű, szerelőkonzolok segítségével többféle módon fel lehet rögzíteni.
Mire kell odafigyelnünk kis tartóerejű síkmágnes választásakor?
FIGYELEM! A kis méretű vagy kis tartóerejű (35kgf, 70kgf) síkmágnes önmagában nem alkalmas ajtók zárására. Ajtók esetében javasolt legalább 180kgf tartóerejű mágnes kiválasztása.
A síkmágnest minden esetben a belső, védett térbe szabad telepíteni, hogy illetéktelenek ne tudjanak hozzáférni se a rögzítési pontokhoz, se a vezetékekhez.
Miért fontos a síkmágnesek megfelelő bekötése és a feszültség beállítása?
A síkmágnesek üzembiztos működése és a névleges tartóerő garantálása érdekében elengedhetetlen a megfelelő tápfeszültség kiválasztása és annak beállítása. Azokon a típusokon, amelyeknél a tápfeszültség bemenet (12V DC vagy 24V DC) jumperrel állítható, a rendszer üzembe helyezése előtt az alábbi lépéseket kell elvégezni:
-
Tápegység ellenőrzése: Győződjön meg arról, hogy a tápegység kimeneti feszültsége stabil, és pontosan megegyezik a tervezett üzemmóddal (12V DC vagy 24V DC).
-
Jumper pozicionálás: A vezérlőelektronikán található jumper tüskék (tüskesor) segítségével állítsa be az üzemi feszültséget:
-
12V DC üzemmód: A két szélső tüskepár van rövidre zárva. (gyári alapértelemzett állapot)
-
24V DC üzemmód: A középső két tüskepár van röidre zárva.
-
FIGYELEM! A helytelen feszültségbeállítás vagy a nem megfelelő tápellátás az eszköz végleges meghibásodását okozhatja:
-
Túlfeszültség: A megengedettnél magasabb tápfeszültség alkalmazása a tekercs túlmelegedéséhez és szigetelésének károsodásához (tönkremeneteléhez) vezet.
-
Alulfeszültség: A névlegesnél alacsonyabb tápfeszültség esetén a mágneses fluxus nem éri el a tervezett értéket, így a tartóerő drasztikusan lecsökken, ami a rendszer biztonsági funkcióját ellehetetleníti.
Milyen szerelési lehetőségek vannak az SM-280LEDA síkmágnes esetében?
Alapértelmezett beépítési mód
A képen látható a síkmágnesek széles tokra történő szerelése, amely ideális kifelé nyíló ajtókhoz. Ebben az esetben a síkmágnes és az ellenoldal saját gyári rögzítési pontjait használjuk.
- A síkmágnes gyári csomagja a szükséges rögzítőelemet és konzolt tartalmazza.
-
Az ellendarab (armatúra) rögzítéséhez a nyíló felületet át kell fúrni, valamint a stabil pozíció megtartásához a csomagban található illesztőszeget (brezon stift) alkalmazni kell.
-
A telepítés feltétele, hogy az ellendarab és a vele szemben lévő síkmágnes számára elegendő hely álljon rendelkezésre a tok vagy a bútorlap felületén.
Szükséges kozolok a szereléshez:
- Síkmágnes: saját gyári konzollal
- Ellenoldal: átmenő csavarral
Szerelési környezet: széles tokozat

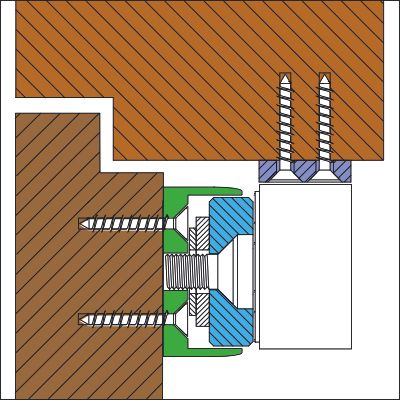

Széles tokra esztétikusan
Az alapértelmezett beépítési mód problémája, hogy az ajtólap átfúrása szükséges hozzá. Amennyiben az ajtólapot nem lehet, vagy tilos átfúrni, akkor az ellendarab egy "I" tartókonzollal rögzíthető.
-
Elkerülhető az ajtólap átfúrása (például tűzgátló ajtó esetében).
-
A telepítés feltétele, hogy az ellendarab és a vele szemben lévő síkmágnes számára elegendő hely álljon rendelkezésre a tok vagy a bútorlap felületén.
Szükséges kozolok a szereléshez:
- Síkmágnes: saját gyári konzollal
- Ellenoldal: MBK-280I-N konzollal
Szerelési környezet: széles tokozat

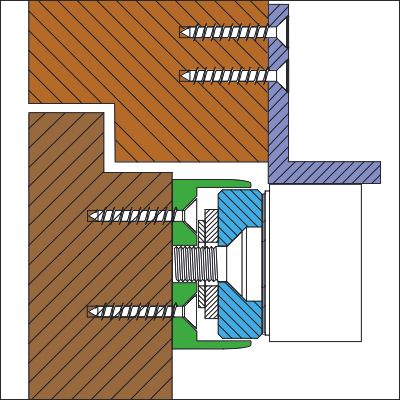

Keskeny tokra "L" konzollal
A képen látható esetben a síkmágnest keskeny tokra rögzítjük, ahol a síkmágnest "L" konzollal az ellendarabot pedig "I" konzollal rögítjük.
A konzolok az alábbi feladatokat látják el:
- „L” konzol: Ezzel rögzítjük magát a síkmágnest a tok homlokfelületére, de itt lelógatva azt az ajtó síkjába.
- „I” konzol: Az ellendarab (armatúra) rögzítése az ajtólap átfúrása nélkül.
Szükséges kozolok a szereléshez:
- Síkmágnes: SB-280LA konzollal
- Ellenoldal: MBK-280I-N konzollal
Szerelési környezet: keskeny tokozat
Befelé nyíló ajtóknál ZL-konzol használata
Ha az ajtó befelé nyílik, a síkmágnes felszereléséhez ZL-konzolszett szükséges. Ennek a speciális szerelvénynek a részei az alábbi feladatokat látják el:
-
„L” konzol: Ezzel rögzítjük magát a síkmágnest a tok homlokfelületére.
-
„Z” konzol: Ezzel szereljük fel az ellendarabot (armatúrát) a nyíló ajtólapra. A konzol kialakítása lehetővé teszi a finomhangolást: az állítási lehetőségekkel könnyedén áthidalhatjuk az ajtólap és a tok síkja közötti szintkülönbséget, így biztosítva a mágnes és az ellendarab tökéletes záródását.
Szükséges kozolok a szereléshez:
- Síkmágnes: SB-280ZLA konzolszett - "L" konzollal
- Ellenoldal: SB-280ZLA konzolszett - "Z" konzollal
Szerelési környezet: teljesen vagy közel egy síkban záródó ajtó

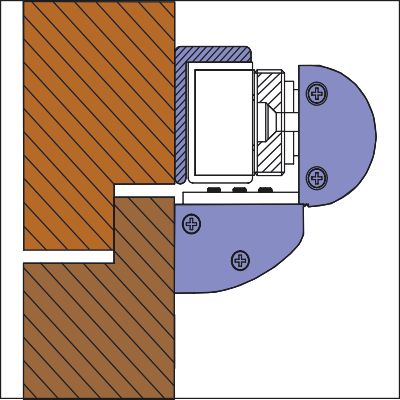

Esztétikus, befelé nyíló ajtóknál ZL-konzol használata
Befelé nyíló ajtóra SM-280LEDA mágnes esztétikus szerelése egy speiális "NA" tpusú ZLC-konzolszett segítségével lehetséges. Ennek a speciális szerelvénynek a részei az alábbi feladatokat látják el:
-
„L” konzol: Ezzel rögzítjük magát a síkmágnest a tok homlokfelületére.
-
„Z” konzol: Ezzel szereljük fel az ellendarabot (armatúrát) a nyíló ajtólapra. A „Z” konzol kialakítása lehetővé teszi a finomhangolást: az állítási lehetőségekkel könnyedén áthidalhatjuk az ajtólap és a tok síkja közötti szintkülönbséget, így biztosítva a mágnes és az ellendarab tökéletes záródását.
Szükséges kozolok a szereléshez:
- Síkmágnes: SB-280NA konzolszett - "L" konzollal
- Ellenoldal:
Szerelési környezet: teljesen vagy közel egy síkban záródó ajtó

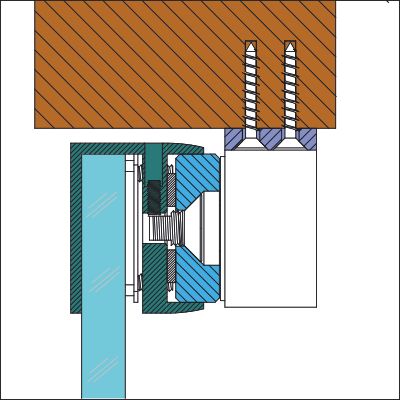

Keret nélküli üvegajtókra - széles tokra
Kifelé nyíló, keret nélküli üvegajtók vagy egyéb üvegfelületek esetében a síkmágnes ellendarabjának rögzítése speciális "U" konzolt igényel.
-
10-12 mm üvegvastagságú ajtók esetében ideális.
- A telepítés feltétele, hogy az ellendarab és a vele szemben lévő síkmágnes számára elegendő hely álljon rendelkezésre a tok vagy a bútorlap felületén.
- saját gyári konzollal
Szükséges kozolok a szereléshez:
- Síkmágnes: saját gyári konzollal (keskeny tok esetén SB-280LA konzollal)
- Ellenoldal: MBK-280U-N konzollal
Szerelési környezet: széles tokozat és üveg ajtó
Letöltések
További adatok
| Tápfeszültség (V) | 12 / 24 V |
|---|---|
| Táp típusa | DC |
| Maximális áramfelvétel (A) | 420 mA (12 V) | 210 mA (24 V) |
| Teljesítmény (W) | 5 W |
| Nyitáskori fogyasztás (W) | 0 W |
| Záráskori fogyasztás (W) | 5 W |
| Várható éves fogyasztás (kWh) | 43,8 kWh |
| Tartóerő (N) | 2746 N |
| Tartóerő (kgf) | 280 kgf |
| Működési módok | szünetáramú - feszültségre zár |
| Beépített kioldó gomb | nincs |
| Nyitási lehetőség | vezérelt elektromos jel |
| Vezérlés módja | tápmegszakítás |
| Visszazárás késleltetése | - |
| Áramszüneti viselkedés | Fail-safe - nyitva marad |
| Visszajelzés | zár állapot (ajtó zárva) |
| Visszajelzés típusa | HALL szenzor |
| Zár állapot visszajelzés típusa | NO/NC |
|---|---|
| LED visszajelzés | van |
| Felhasználási terület | beltéri ajtók, bejárati ajtók |
| Telepítés helye | beltér |
| Szerelési mód | felületre konzollal |
| Csomag tartalma | síkmágnes gyári rögzítési lehetőséggel, ellendarab, csavarkészlet, imbuszkulcs |
| Kompatibilis konzolok | MBK-280/350/500GU, MBK-280I-N, MBK-280U-N, SB-280LA, SB-280NA, SB-280ZLA, YH-SA, YH-SB |
| Feszülő / huzatterhelt ajtó nyitás | igen |
| Méret | 250 x 47 x 27 mm |
| Ellendarab mérete | 180 x 38 x 11 mm |
| Víz- és por elleni védelem | nincs besorolás |
| Környezeti hőmérséklet | -10°C ~ +55°C |
| Bruttó súly | 1,86 kg |
| Garancia | 36 hónap |
| Tanúsítványok | CE |
| Gyártó | SILIN |
| Termék kategória | A |
