Mozgásérzékelős felületre szerelhető síkmágnes visszajelzéssel - LED - 280kg
Az YM-280(LED)-IS egy 280 kg tartóerejű, felületre szerelhető síkmágnes, 12/24V DC-s működéssel. Rendelkezik LED-es és zárállapot (NO-NC-COM) visszajelzéssel, valamint egy mozgásérzékelő szenzorral. A mágneshez közelítve a szenzor érzékel és megszakítja a tápellátást - a beállított visszazárási időzítésig - érintésmentes nyitást biztosítva. Külső és belső tereket elválasztó, kifelé nyíló ajtók zárásának biztosításához.
A mágnes elektronikát tartalmaz, így telepítése csak beltérre ajánlott.
Leírás
Miért válasszunk síkmágnest?
A síkmágnesek ideális megoldást jelentenek minden típusú ajtóra. Ezek a zárak vandálbiztosak, kopó és mechanikus alkatrészeket nem tartalmaznak, így biztonságosan üzemeltethetőek hosszú távon is. Telepítésük egyszerű, szerelőkonzolok segítségével többféle módon fel lehet rögzíteni.
Mire kell odafigyelnünk kis tartóerejű síkmágnes választásakor?
FIGYELEM! A kis méretű vagy kis tartóerejű (35kgf, 70kgf) síkmágnes önmagában nem alkalmas ajtók zárására. Ajtók esetében javasolt legalább 180kgf tartóerejű mágnes kiválasztása.
A síkmágnest minden esetben a belső, védett térbe szabad telepíteni, hogy illetéktelenek ne tudjanak hozzáférni se a rögzítési pontokhoz, se a vezetékekhez.
Milyen szerelési lehetőségek vannak az YM-280N(LED) síkmágnes esetében?

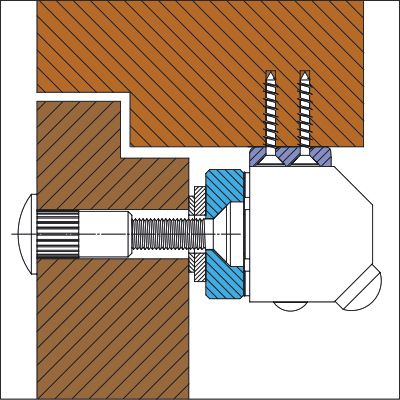

Alapértelmezett beépítési mód
A képen látható a síkmágnesek széles tokra történő szerelése, amely ideális kifelé nyíló ajtókhoz. Ebben az esetben a síkmágnes és az ellenoldal saját gyári rögzítési pontjait használjuk.
- A síkmágnes gyári csomagja a szükséges rögzítőelemet és konzolt tartalmazza.
-
Az ellendarab (armatúra) rögzítéséhez a nyíló felületet át kell fúrni, valamint a stabil pozíció megtartásához a csomagban található illesztőszeget (brezon stift) alkalmazni kell.
-
A telepítés feltétele, hogy az ellendarab és a vele szemben lévő síkmágnes számára elegendő hely álljon rendelkezésre a tok vagy a bútorlap felületén.
Szükséges kozolok a szereléshez:
- Síkmágnes: saját gyári konzollal
- Ellenoldal: átmenő csavarral
Szerelési környezet: széles tokozat

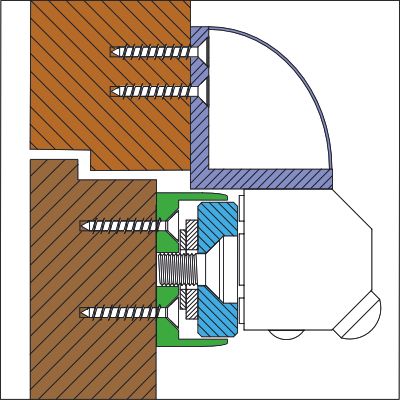

Keskeny tokra "LC" konzollal esztétikusan
Az LC konzol esztétikusan eltakarja és mechanikai védelmet is nyújt a síkmágnesből kijövő vezetékeknek. A síkmágnest "LC" konzollal az ellendarabot pedig "I" konzollal rögítjük.
A konzolok az alábbi feladatokat látják el:
- „L” konzol: Ezzel rögzítjük magát a síkmágnest a tok homlokfelületére, de itt lelógatva azt az ajtó síkjába.
- „I” konzol: Az ellendarab (armatúra) rögzítése az ajtólap átfúrása nélkül.
Szükséges kozolok a szereléshez:
- Síkmágnes: MBK-280LC-IS konzollal
- Ellenoldal: MBK-280I-N konzollal
- Ellenoldal alá távtartó plexi: Pl-280IN-2MM, Pl-280IN-3MM, Pl-280IN-5MM
Szerelési környezet: keskeny tokozatra esztétikusan

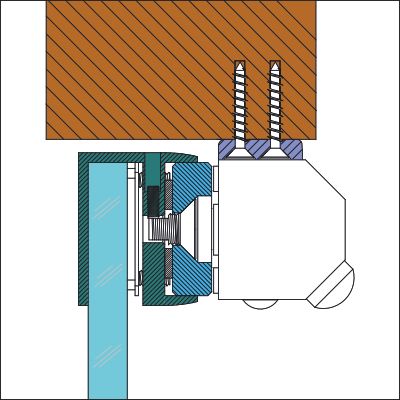

Keret nélküli üvegajtókra - széles tokra
Kifelé nyíló, keret nélküli üvegajtók vagy egyéb üvegfelületek esetében a síkmágnes ellendarabjának rögzítése speciális "U" konzolt igényel.
-
10-12 mm üvegvastagságú ajtók esetében ideális.
- A telepítés feltétele, hogy az ellendarab és a vele szemben lévő síkmágnes számára elegendő hely álljon rendelkezésre a tok vagy a bútorlap felületén.
Szükséges kozolok a szereléshez:
- Síkmágnes: saját gyári konzollal (keskeny tok esetén MBK-280LC-IS konzollal)
- Ellenoldal: MBK-280U-N konzollal
Szerelési környezet: széles tokozat és üveg ajtó
Letöltések
További adatok
| Tápfeszültség (V) | 12 / 24 V |
|---|---|
| Táp típusa | DC |
| Maximális áramfelvétel (A) | 540 mA (12 V) | 270 mA (24 V) |
| Teljesítmény (W) | 6,48 W |
| Nyitáskori fogyasztás (W) | 0 W |
| Záráskori fogyasztás (W) | 6,48 W |
| Várható éves fogyasztás (kWh) | 56,7 kWh |
| Tartóerő (N) | 2746 N |
| Tartóerő (kgf) | 280 kgf |
| Működési módok | szünetáramú - feszültségre zár |
| Beépített kioldó gomb | nincs |
| Nyitási lehetőség | vezérelt elektromos jel |
| Vezérlés módja | tápmegszakítás |
| Visszazárás késleltetése | 3 / 6 / 9 / 12 mp |
| Áramszüneti viselkedés | Fail-safe - nyitva marad |
| Visszajelzés | zár állapot (ajtó zárva) |
| Visszajelzés típusa | HALL szenzor |
| Zár állapot visszajelzés típusa | NO/NC |
| LED visszajelzés | van |
|---|---|
| Felhasználási terület | kifelé nyíló, bejárati ajtók |
| Telepítés helye | beltér |
| Szerelési mód | felületre konzollal |
| Csomag tartalma | síkmágnes gyári rögzítési lehetőséggel, ellendarab, csavarkészlet, imbuszkulcs |
| Kompatibilis konzolok | MBK-280/350/500GU, MBK-280I-N, MBK-280LC-IS |
| Feszülő / huzatterhelt ajtó nyitás | igen |
| Méret | 283 x 49 x 41,5 mm |
| Ellendarab mérete | 180 x 39 x 13 mm |
| Víz- és por elleni védelem | nincs besorolás |
| Környezeti hőmérséklet | -10°C ~ +55°C |
| Gyakori telepítési hibák | FIGYELEM! Az YV-100 síkmágnes vezérlők elektromos zárvezérlő kimenete nem stabilizált. Ezért ha a megtáplálás 12V AC vagy annál nagyobb váltakozó feszültségű, akkor PCB-504 feszültségstabilizáló használata kötelező. |
| Bruttó súly | 2,21 kg |
| Garancia | 36 hónap |
| Tanúsítványok | CE |
| Gyártó | YLI |
| Termék kategória | A |
