Felületre szerelhető síkmágnes - 180kg
Az YM-180N egy 180 kg tartóerejű, felületre szerelhető síkmágnes, 12/24V DC-s működéssel. Ideális kis méretű, belső tereket elválasztó ajtók zárásának biztosításához.
A mágnes elektronikát nem tartalmaz, így bár meghatározott védelmi mutatóval nem rendelkezik, vízhatlan bekötéssel akár kültérre is telepíthető.
Leírás
Miért válasszunk síkmágnest?
A síkmágnesek ideális megoldást jelentenek minden típusú ajtóra. Ezek a zárak vandálbiztosak, kopó és mechanikus alkatrészeket nem tartalmaznak, így biztonságosan üzemeltethetőek hosszú távon is. Telepítésük egyszerű, szerelőkonzolok segítségével többféle módon fel lehet rögzíteni.
Mire kell odafigyelnünk kis tartóerejű síkmágnes választásakor?
FIGYELEM! A kis méretű vagy kis tartóerejű (35kgf, 70kgf) síkmágnes önmagában nem alkalmas ajtók zárására. Ajtók esetében javasolt legalább 180kgf tartóerejű mágnes kiválasztása.
A síkmágnest minden esetben a belső, védett térbe szabad telepíteni, hogy illetéktelenek ne tudjanak hozzáférni se a rögzítési pontokhoz, se a vezetékekhez.
Miért fontos a síkmágnesek megfelelő bekötése és a feszültség beállítása?
A síkmágnesek üzembiztos működése és a névleges tartóerő garantálása érdekében elengedhetetlen a megfelelő tápfeszültség kiválasztása és annak beállítása. Azokon a típusokon, amelyeknél a tápfeszültség bemenet (12V DC vagy 24V DC) jumperrel állítható, a rendszer üzembe helyezése előtt az alábbi lépéseket kell elvégezni:
-
Tápegység ellenőrzése: Győződjön meg arról, hogy a tápegység kimeneti feszültsége stabil, és pontosan megegyezik a tervezett üzemmóddal (12V DC vagy 24V DC).
-
Jumper pozicionálás: A vezérlőelektronikán található jumper tüskék (tüskesor) segítségével állítsa be az üzemi feszültséget:
-
12V DC üzemmód: A két szélső tüskepár van rövidre zárva. (gyári alapértelemzett állapot)
-
24V DC üzemmód: A középső két tüskepár van röidre zárva.
-
FIGYELEM! A helytelen feszültségbeállítás vagy a nem megfelelő tápellátás az eszköz végleges meghibásodását okozhatja:
-
Túlfeszültség: A megengedettnél magasabb tápfeszültség alkalmazása a tekercs túlmelegedéséhez és szigetelésének károsodásához (tönkremeneteléhez) vezet.
-
Alulfeszültség: A névlegesnél alacsonyabb tápfeszültség esetén a mágneses fluxus nem éri el a tervezett értéket, így a tartóerő drasztikusan lecsökken, ami a rendszer biztonsági funkcióját ellehetetleníti.
Milyen szerelési lehetőségek vannak az YM-180N síkmágnes esetében?
Alapértelmezett beépítési mód
A képen látható a síkmágnesek széles tokra történő szerelése, amely ideális kifelé nyíló ajtókhoz. Ebben az esetben a síkmágnes és az ellenoldal saját gyári rögzítési pontjait használjuk.
- A síkmágnes gyári csomagja a szükséges rögzítőelemet és konzolt tartalmazza.
-
Az ellendarab (armatúra) rögzítéséhez a nyíló felületet át kell fúrni, valamint a stabil pozíció megtartásához a csomagban található illesztőszeget (brezon stift) alkalmazni kell.
-
A telepítés feltétele, hogy az ellendarab és a vele szemben lévő síkmágnes számára elegendő hely álljon rendelkezésre a tok vagy a bútorlap felületén.
Szükséges kozolok a szereléshez:
- Síkmágnes: saját gyári konzollal
- Ellenoldal: átmenő csavarral
Szerelési környezet: széles tokozat
Széles tokra esztétikusan
Az alapértelmezett beépítési mód problémája, hogy az ajtólap átfúrása szükséges hozzá. Amennyiben az ajtólapot nem lehet, vagy tilos átfúrni, akkor az ellendarab egy "I" tartókonzollal rögzíthető.
-
Elkerülhető az ajtólap átfúrása (például tűzgátló ajtó esetében).
-
A telepítés feltétele, hogy az ellendarab és a vele szemben lévő síkmágnes számára elegendő hely álljon rendelkezésre a tok vagy a bútorlap felületén.
Szükséges kozolok a szereléshez:
- Síkmágnes: saját gyári konzollal
- Ellenoldal: MBK-180I konzollal
- Ellenoldal alá távtartó plexi: Pl-180I-2MM, Pl-180I-3MM, Pl-180I-5MM
Szerelési környezet: széles tokozatra átfúrás nélkül
Keskeny tokra "L" konzollal
A képen látható esetben a síkmágnest keskeny tokra rögzítjük, ahol a síkmágnest "L" konzollal az ellendarabot pedig "I" konzollal rögítjük.
A konzolok az alábbi feladatokat látják el:
- „L” konzol: Ezzel rögzítjük magát a síkmágnest a tok homlokfelületére, de itt lelógatva azt az ajtó síkjába.
- „I” konzol: Az ellendarab (armatúra) rögzítése az ajtólap átfúrása nélkül.
Szükséges kozolok a szereléshez:
- Síkmágnes: MBK-180NL konzollal
- Ellenoldal: MBK-180I konzollal
- Ellenoldal alá távtartó plexi: Pl-180I-2MM, Pl-180I-3MM, Pl-180I-5MM
Szerelési környezet: keskeny tokozat
Keskeny tokra "LC" konzollal esztétikusan
Az LC konzol esztétikusan eltakarja és mechanikai védelmet is nyújt a síkmágnesből kijövő vezetékeknek. A síkmágnest "LC" konzollal az ellendarabot pedig "I" konzollal rögítjük.
A konzolok az alábbi feladatokat látják el:
- „L” konzol: Ezzel rögzítjük magát a síkmágnest a tok homlokfelületére, de itt lelógatva azt az ajtó síkjába.
- „I” konzol: Az ellendarab (armatúra) rögzítése az ajtólap átfúrása nélkül.
Szükséges kozolok a szereléshez:
- Síkmágnes: MBK-180NLC konzollal
- Ellenoldal: MBK-180I konzollal
- Ellenoldal alá távtartó plexi: Pl-180I-2MM, Pl-180I-3MM, Pl-180I-5MM
Szerelési környezet: keskeny tokozatra esztétikusan
Befelé nyíló ajtóknál ZL-konzol használata
Ha az ajtó befelé nyílik, a síkmágnes felszereléséhez ZL-konzolszett szükséges. Ennek a speciális szerelvénynek a részei az alábbi feladatokat látják el:
-
„L” konzol: Ezzel rögzítjük magát a síkmágnest a tok homlokfelületére.
-
„Z” konzol: Ezzel szereljük fel az ellendarabot (armatúrát) a nyíló ajtólapra. A konzol kialakítása lehetővé teszi a finomhangolást: az állítási lehetőségekkel könnyedén áthidalhatjuk az ajtólap és a tok síkja közötti szintkülönbséget, így biztosítva a mágnes és az ellendarab tökéletes záródását.
Szükséges kozolok a szereléshez:
- Síkmágnes: MBK-180NZL konzolszett - "L" konzollal
- Ellenoldal: MBK-180NZL konzolszett - "Z" konzollal
Szerelési környezet: teljesen vagy közel egy síkban záródó ajtó
Keret nélküli üvegajtókra - széles tokra
Kifelé nyíló, keret nélküli üvegajtók vagy egyéb üvegfelületek esetében a síkmágnes ellendarabjának rögzítése speciális "U" konzolt igényel.
-
10-12 mm üvegvastagságú ajtók esetében ideális.
- A telepítés feltétele, hogy az ellendarab és a vele szemben lévő síkmágnes számára elegendő hely álljon rendelkezésre a tok vagy a bútorlap felületén.
Szükséges kozolok a szereléshez:
- Síkmágnes: saját gyári konzollal (keskeny tok esetén MBK-180NL konzollal)
- Ellenoldal: MBK-180U-N konzollal
Szerelési környezet: széles tokozat és üveg ajtó

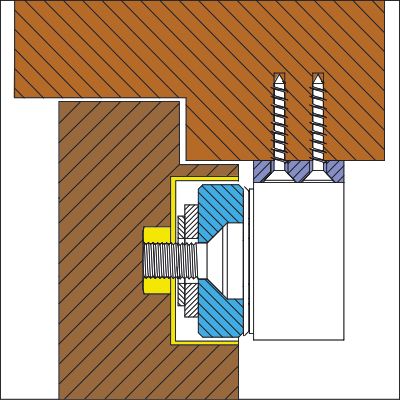

Alapértelmezett rejtett beépítés
Az ellendarab elrejtésével a nyerhető egy kis hely a tokon, így a síkmágnes már kevésbé széles tokra is szerelhető. Ebben az esetben a síkmágnes saját gyári rögzítési pontjait, az ellendarabhoz pedig egy "IM" konzolt használuk.
- A síkmágnes gyári csomagja a szükséges rögzítőelemet és konzolt tartalmazza.
-
Az ellendarab (armatúra) esztétikus, rejtett rögzítéséhez "IM" konzol használható.
-
A telepítés feltétele, hogy az ellendarabnak a süllyesztése ne gyengítse el kritikiusan az ajtót, valamint a vele szemben lévő síkmágnes számára elegendő hely álljon rendelkezésre a tok felületén.
Szükséges kozolok a szereléshez:
- Síkmágnes: saját gyári konzollal (keskeny tok esetén MBK-180NL konzollal)
- Ellenoldal: MBK-180IM konzollal
Szerelési környezet: széles tokozat

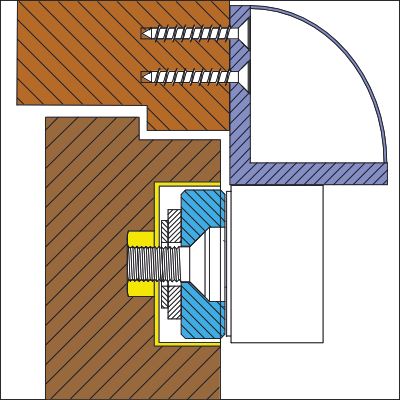

Esztétikus rejtett beépítés
Keskeny tokra rejtett szerelés esetén is lehetséges esztétikusabb kialakítás. Ebben az esetben a síkmágnest "LC" konzollal, az ellendarabhoz pedig egy "IM" konzollal rögzíthetjük.
A konzolok az alábbi feladatokat látják el:
„LC” konzol: A síkmágnes esztétikus szerelése mechanikai védelemmel a tok homlokfelületére.
„IM” konzol: Az ellendarab (armatúra) rejtett rögzítése az ajtólap átfúrása nélkül.
Szükséges kozolok a szereléshez:
- Síkmágnes: MBK-180NLC konzollal
- Ellenoldal: MBK-180IM konzollal
Szerelési környezet: széles tokozat
Letöltések
További adatok
| Tápfeszültség (V) | 12 / 24 V |
|---|---|
| Táp típusa | DC |
| Maximális áramfelvétel (A) | 420 mA (12 V) | 210 mA (24 V) |
| Teljesítmény (W) | 5 W |
| Nyitáskori fogyasztás (W) | 0 W |
| Záráskori fogyasztás (W) | 5 W |
| Várható éves fogyasztás (kWh) | 43,8 kWh |
| Tartóerő (N) | 1765 N |
| Tartóerő (kgf) | 180 kgf |
| Működési módok | szünetáramú - feszültségre zár |
| Beépített kioldó gomb | nincs |
| Nyitási lehetőség | vezérelt elektromos jel |
| Vezérlés módja | tápmegszakítás |
| Visszazárás késleltetése | - |
| Áramszüneti viselkedés | Fail-safe - nyitva marad |
| Felhasználási terület | beltéri ajtók, ablakok |
| Telepítés helye | beltér |
|---|---|
| Szerelési mód | felületre konzollal |
| Csomag tartalma | síkmágnes gyári rögzítési lehetőséggel, ellendarab, csavarkészlet, imbuszkulcs |
| Kompatibilis konzolok | MBK-180IM, MBK-180I, MBK-180IN, MBK-180NL, MBK-180NLC, MBK-180NZL, MBK-180U, YH-SC, YH-SD |
| Feszülő / huzatterhelt ajtó nyitás | igen |
| Méret | 185 × 42,8 × 22,4 mm |
| Ellendarab mérete | 130 x 33 x 10 mm |
| Víz- és por elleni védelem | nincs besorolás |
| Környezeti hőmérséklet | -10°C ~ +55°C |
| Gyakori telepítési hibák | FIGYELEM! Az YV-100 síkmágnes vezérlők elektromos zárvezérlő kimenete nem stabilizált. Ezért ha a megtáplálás 12V AC vagy annál nagyobb váltakozó feszültségű, akkor PCB-504 feszültségstabilizáló használata kötelező. |
| Bruttó súly | 1,19 kg |
| Garancia | 36 hónap |
| Tanúsítványok | CE |
| Gyártó | YLI |
| Termék kategória | A |
