Felületre szerelhető síkmágnes - 60kg
Az YM-60N egy kis méretű, 60 kg tartóerejű, felületre szerelhető síkmágnes, 12/24V DC-s működéssel. Ideális kis méretű ablakok, szekrényajtók és fiókok zárására.
A mágnes elektronikát nem tartalmaz, így bár meghatározott védelmi mutatóval nem rendelkezik, vízhatlan bekötéssel akár kültérre is telepíthető.
Leírás
Miért válasszunk síkmágnest?
A síkmágnesek ideális megoldást jelentenek minden típusú ajtóra. Ezek a zárak vandálbiztosak, kopó és mechanikus alkatrészeket nem tartalmaznak, így biztonságosan üzemeltethetőek hosszú távon is. Telepítésük egyszerű, szerelőkonzolok segítségével többféle módon fel lehet rögzíteni.
Mire kell odafigyelnünk kis tartóerejű síkmágnes választásakor?
FIGYELEM! A kis méretű vagy kis tartóerejű (35kgf, 70kgf) síkmágnes önmagában nem alkalmas ajtók zárására. Ajtók esetében javasolt legalább 180kgf tartóerejű mágnes kiválasztása.
A síkmágnest minden esetben a belső, védett térbe szabad telepíteni, hogy illetéktelenek ne tudjanak hozzáférni se a rögzítési pontokhoz, se a vezetékekhez.
Miért fontos a síkmágnesek megfelelő bekötése és a feszültség beállítása?
A síkmágnesek üzembiztos működése és a névleges tartóerő garantálása érdekében elengedhetetlen a megfelelő tápfeszültség kiválasztása és annak beállítása. Azokon a típusokon, amelyeknél a tápfeszültség bemenet (12V DC vagy 24V DC) a vezetékek megfelelő bekötésével állítható, a rendszer üzembe helyezése előtt az alábbi lépéseket kell elvégezni:
-
Tápegység ellenőrzése: Győződjön meg arról, hogy a tápegység kimeneti feszültsége stabil, és pontosan megegyezik a tervezett üzemmóddal (12V DC vagy 24V DC).
-

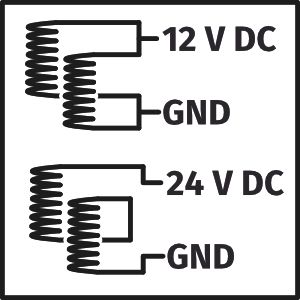

Vezeték bekötése: Az adatlapban található módon kösse össze a megfelelő színű vezetékeket az üzemi feszültség megválasztásához:
-
12V DC üzemmód: A két tekercs párhuzamosan van bekötve. (gyári alapértelemzett állapot)
-
24V DC üzemmód: A két tekercs sorban van bekötve.
-
FIGYELEM! A helytelen feszültségbeállítás vagy a nem megfelelő tápellátás az eszköz hibás működését vagy végleges meghibásodását okozhatja:
- Fordított tekercs bekötés: A tekercsek egymáshoz képest fordított bekötése esetén a két tekercs mágneses tere kioltja egymást, így a tartóerő drasztikusan lecsökken.
-
Túlfeszültség: A megengedettnél magasabb tápfeszültség alkalmazása a tekercs túlmelegedéséhez és szigetelésének károsodásához (tönkremeneteléhez) vezet.
-
Alulfeszültség: A névlegesnél alacsonyabb tápfeszültség esetén a mágneses fluxus nem éri el a tervezett értéket, így a tartóerő drasztikusan lecsökken, ami a rendszer biztonsági funkcióját ellehetetleníti.
Milyen szerelési lehetőségek vannak az YM-60N síkmágnes esetében?

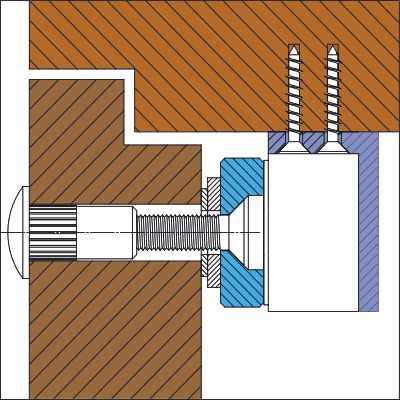

Alapértelmezett beépítési mód
A képen látható a síkmágnesek széles tokra történő szerelése, amely ideális kifelé nyíló ajtókhoz.
- A síkmágnes gyári csomagja a szükséges rögzítőelemet és konzolt tartalmazza.
-
Az ellendarab (armatúra) rögzítéséhez a nyíló felületet át kell fúrni, valamint a stabil pozíció megtartásához a csomagban található illesztőszeget (brezon stift) alkalmazni kell.
-
A telepítés feltétele, hogy az ellendarab és a vele szemben lévő síkmágnes számára elegendő hely álljon rendelkezésre a tok vagy a bútorlap felületén.
Szükséges kozolok a szereléshez:
- Síkmágnes: saját gyári konzollal
- Ellenoldal: átmenő csavarral
Szerelési környezet: széles tokozat

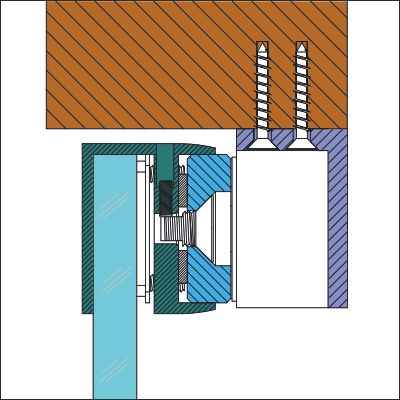

Keret nélküli üvegajtókra - széles tokra
Kifelé nyíló, keret nélküli üvegajtók vagy egyéb üvegfelületek esetében a síkmágnes ellendarabjának rögzítése speciális "U" konzolt igényel.
-
10-12 mm üvegvastagságú ajtók esetében ideális.
- A telepítés feltétele, hogy az ellendarab és a vele szemben lévő síkmágnes számára elegendő hely álljon rendelkezésre a tok vagy a bútorlap felületén.
Szükséges kozolok a szereléshez:
- Síkmágnes: saját gyári konzollal
- Ellenoldal: MBK-70U konzollal
Szerelési környezet: széles tokozat
Befelé nyíló ajtóknál ZL-konzol használata
Ha az ajtó befelé nyílik, a síkmágnes felszereléséhez ZL-konzolszett szükséges. Ennek a speciális szerelvénynek a részei az alábbi feladatokat látják el:
-
„L” konzol: Ezzel rögzítjük magát a síkmágnest a tok homlokfelületére.
-
„Z” konzol: Ezzel szereljük fel az ellendarabot (armatúrát) a nyíló ajtólapra. A konzol kialakítása lehetővé teszi a finomhangolást: az állítási lehetőségekkel könnyedén áthidalhatjuk az ajtólap és a tok síkja közötti szintkülönbséget, így biztosítva a mágnes és az ellendarab tökéletes záródását.
Szükséges kozolok a szereléshez:
- Síkmágnes: saját gyári konzollal
- Ellenoldal: MBK-70Z konzollal
Szerelési környezet: keskeny tokozat
Letöltések
További adatok
| Tápfeszültség (V) | 12 / 24 V |
|---|---|
| Táp típusa | DC |
| Maximális áramfelvétel (A) | 160 mA (12 V) | 80 mA (24 V) |
| Teljesítmény (W) | 1,92 W |
| Nyitáskori fogyasztás (W) | 0 W |
| Záráskori fogyasztás (W) | 1,92 W |
| Várható éves fogyasztás (kWh) | 16,8 kWh |
| Tartóerő (N) | 588 N |
| Tartóerő (kgf) | 60 kgf |
| Működési módok | szünetáramú - feszültségre zár |
| Beépített kioldó gomb | nincs |
| Nyitási lehetőség | vezérelt elektromos jel |
| Vezérlés módja | tápmegszakítás |
| Visszazárás késleltetése | - |
| Áramszüneti viselkedés | Fail-safe - nyitva marad |
| LED visszajelzés | nincs |
| Felhasználási terület | szekrények, fiókok |
|---|---|
| Telepítés helye | beltér |
| Szerelési mód | felületre konzollal |
| Csomag tartalma | síkmágnes gyári rögzítési lehetőséggel, ellendarab, csavarkészlet, imbuszkulcs |
| Kompatibilis konzolok | MBK-70U, MBK-70Z |
| Feszülő / huzatterhelt ajtó nyitás | igen |
| Méret | 80 x 36,5 x 24 mm |
| Ellendarab mérete | 75 x 32 x 10 mm |
| Víz- és por elleni védelem | nincs besorolás |
| Környezeti hőmérséklet | -10°C ~ +55°C |
| Gyakori telepítési hibák | FIGYELEM! Az YV-100 síkmágnes vezérlők elektromos zárvezérlő kimenete nem stabilizált. Ezért ha a megtáplálás 12V AC vagy annál nagyobb váltakozó feszültségű, akkor PCB-504 feszültségstabilizáló használata kötelező. |
| Bruttó súly | 0,57 kg |
| Garancia | 36 hónap |
| Tanúsítványok | CE |
| Gyártó | YLI |
| Termék kategória | A |
