Keskeny síkmágnes - Shear-lock - visszajelzéssel - 600 kg - 12/24 V DC
A Shear-Lock zárak olyan síkmágnesek, amik nyíró irányban (felülettel párhuzamosan ható erők) ellenében tartanak. Előnye, hogy kis méret ellenére óriási tartóerőt lehet elérni.
A YM-2300SL egy 600 kg tartóerejű, nyíró irányba tartó síkmágnes 12/24V DC-s működéssel. Rendelkezik ajtó (NO-COM) és zárállapot (NO-NC-COM) visszajelzéssel. Ideális pontosan záródó masszív ajtók zárásának biztosításához.
A zárt állapot érzékelése után a visszazárás késleltetése állítható DIP kapcsolók segítségével 0 és 15 mp között.
Leírás
Miért válasszunk síkmágnest?
A síkmágnesek ideális megoldást jelentenek minden típusú ajtóra. Ezek a zárak vandálbiztosak, kopó és mechanikus alkatrészeket nem tartalmaznak, így biztonságosan üzemeltethetőek hosszú távon is. Telepítésük egyszerű, szerelőkonzolok segítségével többféle módon fel lehet rögzíteni.
Mire kell odafigyelnünk kis tartóerejű síkmágnes választásakor?
FIGYELEM! A kis méretű vagy kis tartóerejű (35kgf, 70kgf) síkmágnes önmagában nem alkalmas ajtók zárására. Ajtók esetében javasolt legalább 180kgf tartóerejű mágnes kiválasztása.
A síkmágnest minden esetben a belső, védett térbe szabad telepíteni, hogy illetéktelenek ne tudjanak hozzáférni se a rögzítési pontokhoz, se a vezetékekhez.
Miért jó választás a nyíró irányban tartó (shear-lock) síkmágnes?
A nyíró irányban tartó síkmágnesek méretükhöz képest fajlagosan nagyságrendekkel nagyobb tartóerővel rendelkeznek hagyományos társaikkal szemben. Normál irányban a tapadást egy kis síkmágnessel oldják meg, de a tartóerőt a kialakításból fakatóan nyíró irányba a középen található acél tüske adja.
Miért fontos a síkmágnesek megfelelő bekötése és a feszültség beállítása?
A síkmágnesek üzembiztos működése és a névleges tartóerő garantálása érdekében elengedhetetlen a megfelelő tápfeszültség kiválasztása és annak beállítása. Azokon a típusokon, amelyeknél a tápfeszültség bemenet (12V DC vagy 24V DC) a vezetékek megfelelő bekötésével állítható, a rendszer üzembe helyezése előtt az alábbi lépéseket kell elvégezni:
-
Tápegység ellenőrzése: Győződjön meg arról, hogy a tápegység kimeneti feszültsége stabil, és pontosan megegyezik a tervezett üzemmóddal (12V DC vagy 24V DC).
-
Vezeték bekötése: Az adatlapban található módon kösse össze a megfelelő színű vezetékeket az üzemi feszültség megválasztásához:
-
12V DC üzemmód: A két tekercs párhuzamosan van bekötve. (gyári alapértelemzett állapot)
-
24V DC üzemmód: A két tekercs sorban van bekötve.
-
FIGYELEM! A helytelen feszültségbeállítás vagy a nem megfelelő tápellátás az eszköz hibás működését vagy végleges meghibásodását okozhatja:
- Fordított tekercs bekötés: A tekercsek egymáshoz képest fordított bekötése esetén a két tekercs mágneses tere kioltja egymást, így a tartóerő drasztikusan lecsökken.
-
Túlfeszültség: A megengedettnél magasabb tápfeszültség alkalmazása a tekercs túlmelegedéséhez és szigetelésének károsodásához (tönkremeneteléhez) vezet.
-
Alulfeszültség: A névlegesnél alacsonyabb tápfeszültség esetén a mágneses fluxus nem éri el a tervezett értéket, így a tartóerő drasztikusan lecsökken, ami a rendszer biztonsági funkcióját ellehetetleníti.
Milyen szerelési lehetőségek vannak az YM-2300SL síkmágnes esetében?
A nyíró irányba tartó síkmágnesek rejtetten szerelhetőek. Tervezett telepítés esetén a síkmágnest javasolt a tokba szerelni, hogy a vezetékeket a lehető legesztétikusabban az ajtó szerkezetében el tudják vezetni, elkerülve ezzel a látható kábelátvezetők alkalmazását. Amennyiben mégis az ajtólap élébe szeretnék, akkor javasolt az süllyesztett kábelátvezető (SDM-30, SDM-30A, SDM-50) alkalmazása.

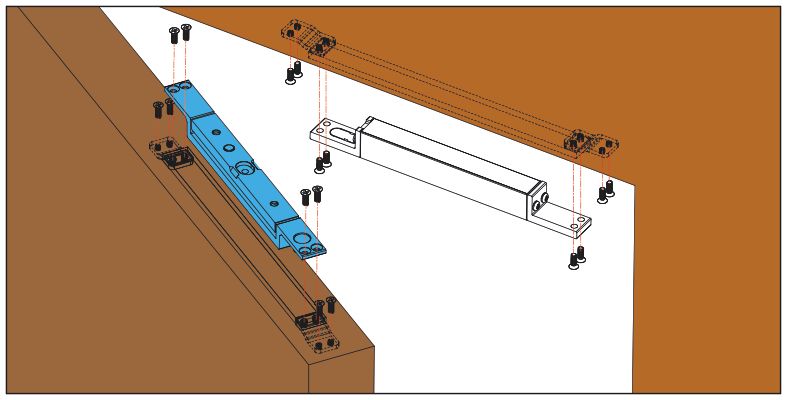

Az ábrán kék színnel látható az ellendarab.
Szükséges kozolok a szereléshez:
- Síkmágnes és ellenoldal: alapvetően gyári rögzítési pont használható, nincs szükség konzolra
- MBK-2300I konzol: ha a fix és a nyíló felület között nagyobb hézag található
Szerelési környezet: szinte bármilyen környezetbe, ahol az ajtólap és a tokozat nincs kitéve környezeti okokból fakadó szerkezeti vetemedésnek, mozgásnak
Letöltések
További adatok
| Tápfeszültség (V) | 12 / 24 V |
|---|---|
| Táp típusa | DC |
| Nyugalmi áramfelvétel (A) | 300 mA (12 V) |
| Tartóerő (N) | 5884 N |
| Tartóerő (kgf) | 1200 kgf |
| Működési módok | szünetáramú - feszültségre zár |
| Beépített kioldó gomb | nincs |
| Nyitási lehetőség | vezérelt elektromos jel |
| Vezérlés módja | tápmegszakítás |
| Áramszüneti viselkedés | Fail-safe - nyitva marad |
| Termékcsalád | YLI Shear Lock mágnes |
| Visszajelzés | zár állapot (ajtó zárva), ajtó állapot (ajtó csukva), LED |
| Visszajelzés típusa | Reed relé, HALL szenzor |
| Zár állapot visszajelzés típusa | NO/NC |
| Ajtó állapot visszajelzés típusa | NO/NC |
| Felhasználási terület | kifelé nyíló, befelé nyíló, bejárati ajtók, fa ajtók |
| Telepítés helye | beltér, kültér |
|---|---|
| Szerelési mód | süllyesztve |
| Csomag tartalma | síkmágnes gyári rögzítési lehetőséggel, ellendarab, csavarkészlet, imbuszkulcs |
| Kompatibilis konzolok | MBK-2300I |
| Feszülő / huzatterhelt ajtó nyitás | nem |
| Méret | 214 x 18 x 22 mm |
| Ellendarab mérete | 214 x 18 x 22 mm |
| Süllyesztési méret | 148 x 18 x 22 mm (mágnes) 148 x 18 x 25 mm (ellendarab) |
| Víz- és por elleni védelem | nincs besorolás |
| Környezeti hőmérséklet | -30 °C ~ +50 °C |
| Bruttó súly | 0,7 kg |
| Garancia | 36 hónap |
| Tanúsítványok | CE |
| Gyártó | YLI |
| Termék kategória | A |
