"ZL" szerelőkonzol YM-750(LED) típusú mágnesekhez
Leírás
Miért jó a szerelőkonzol?
A síkmágnes-konzolok a síkmágnesek és a hozzájuk tartozó ellendarabok (armatúrák) szakszerű rögzítését és pozicionálását biztosítják. Széles termékválasztékunk az ajtó típusától és a mágnes kialakításától függetlenül garantálja a kompatibilitást, így bármely telepítési környezethez optimális megoldást nyújt.
Milyen szerelési és biztonsági javaslatunk van?
A konzolt az ajtószerkezettel egyenszilárdságú módon szükséges rögzíteni, lehetőség szerint az ajtó tömör szerkezeti elemeibe vagy a fém merevítésbe. A szakszerűtlen rögzítés a kötés stabilitásának és a rendszer tartóerejének csökkenéséhez vezet.
Hogyan valósítható meg a ZL konzol szerelése, telepítése?

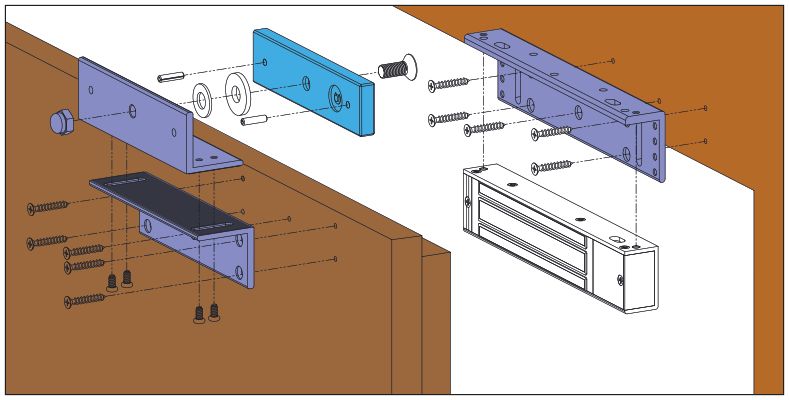

A „ZL” - konzolszett kiváló megoldás befelé nyíló ajtók síkmágnessel történő zárásához. Az ábrán lilás színnel láthatja a három részből álló "ZL" konzol szettet. Ennek a speciális szerelvénynek a részei az alábbi feladatokat látják el:
- „L” konzol: Ezzel rögzítjük magát a síkmágnest a tok homlokfelületére. Az "L" konzol kialakítása sokoldalú pozicionálást tesz lehetővé, így optimálisan illeszthető az adott telepítési környezethez. A síkmágnes a szerelési igényektől függően a konzol keskenyebb és szélesebb profiljára egyaránt felszerelhető.
- „Z” - konzol: Ezzel szereljük fel az ellendarabot (armatúrát) a nyíló ajtólapra. A konzol kialakítása lehetővé teszi a finomhangolást: az állítási lehetőségekkel könnyedén áthidalhatjuk az ajtólap és a tok síkja közötti szintkülönbséget, így biztosítva a mágnes és az ellendarab tökéletes záródását.
Szerelési környezet: teljesen vagy közel egy síkban záródó ajtók esetében
Letöltések
További adatok
| Szerelési mód | felületre |
|---|---|
| Felülete | eloxált |
| Anyaga | aluminium ötvözet |
| Konzol típusa | "ZL" konzol |
| Konzol funkciója | ellenoldal és mágnes rögzítésére |
| Javasolt felhasználás | műanyag ajtókhoz, fém ajtókhoz, fa ajtókhoz, befelé/kifelé nyíló ajtók esetében |
| Méret | "Z": 185 x 70 x 61 mm (x2) "L": 280 x 80,5 x 51 mm |
| Csomag tartalma | konzol, csavarkészlet |
|---|---|
| Kompatibilis mágnes | YM-750(LED) |
| Rögzítési pontok száma | "Z": 5 db "L": 5/6 db |
| Bruttó súly | 1,48 kg |
| Garancia | 12 hónap |
| Gyártó | YLI |
| Termék kategória | A |
